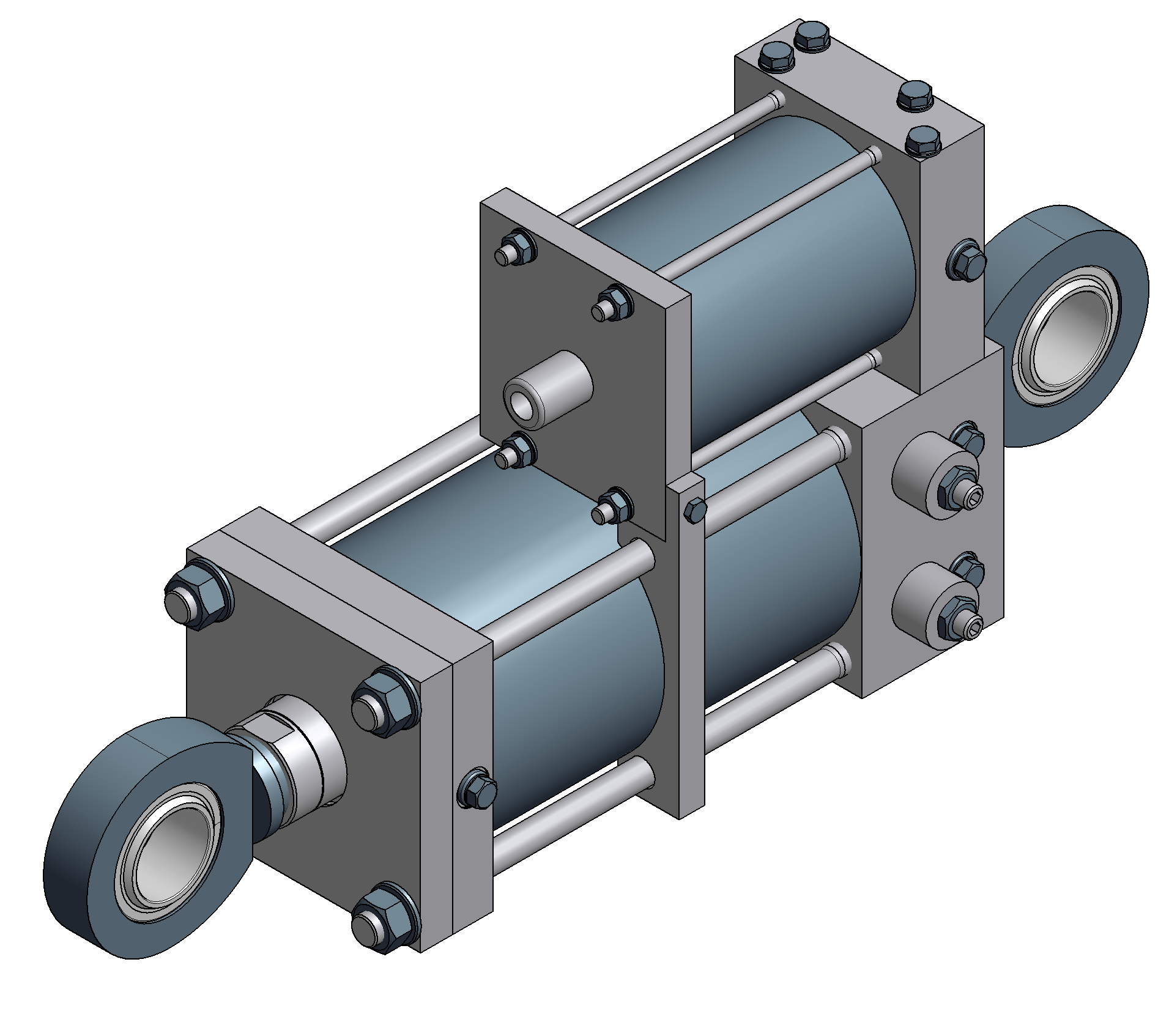

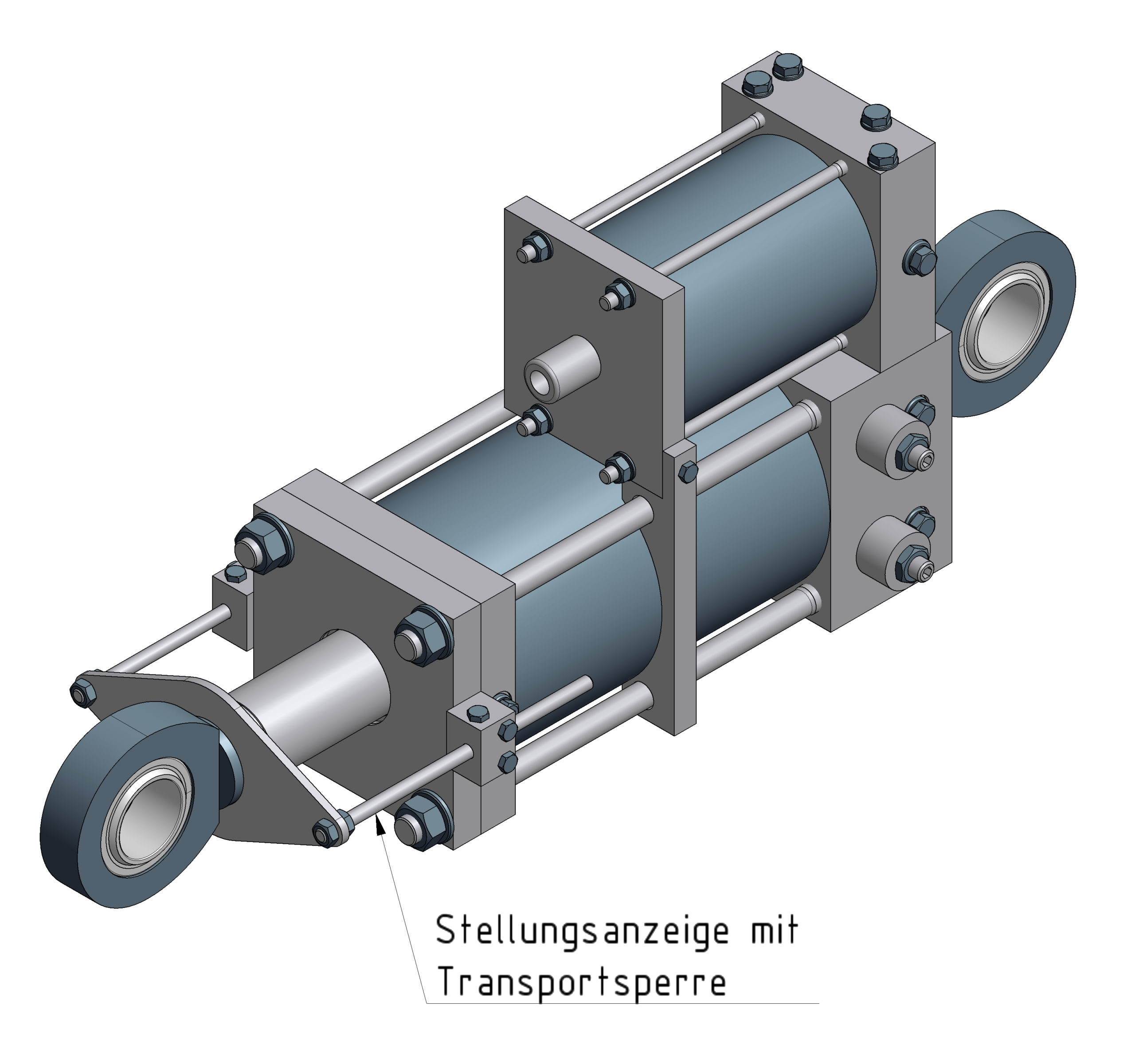

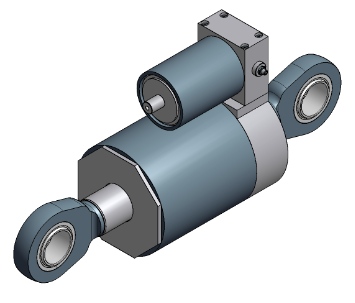

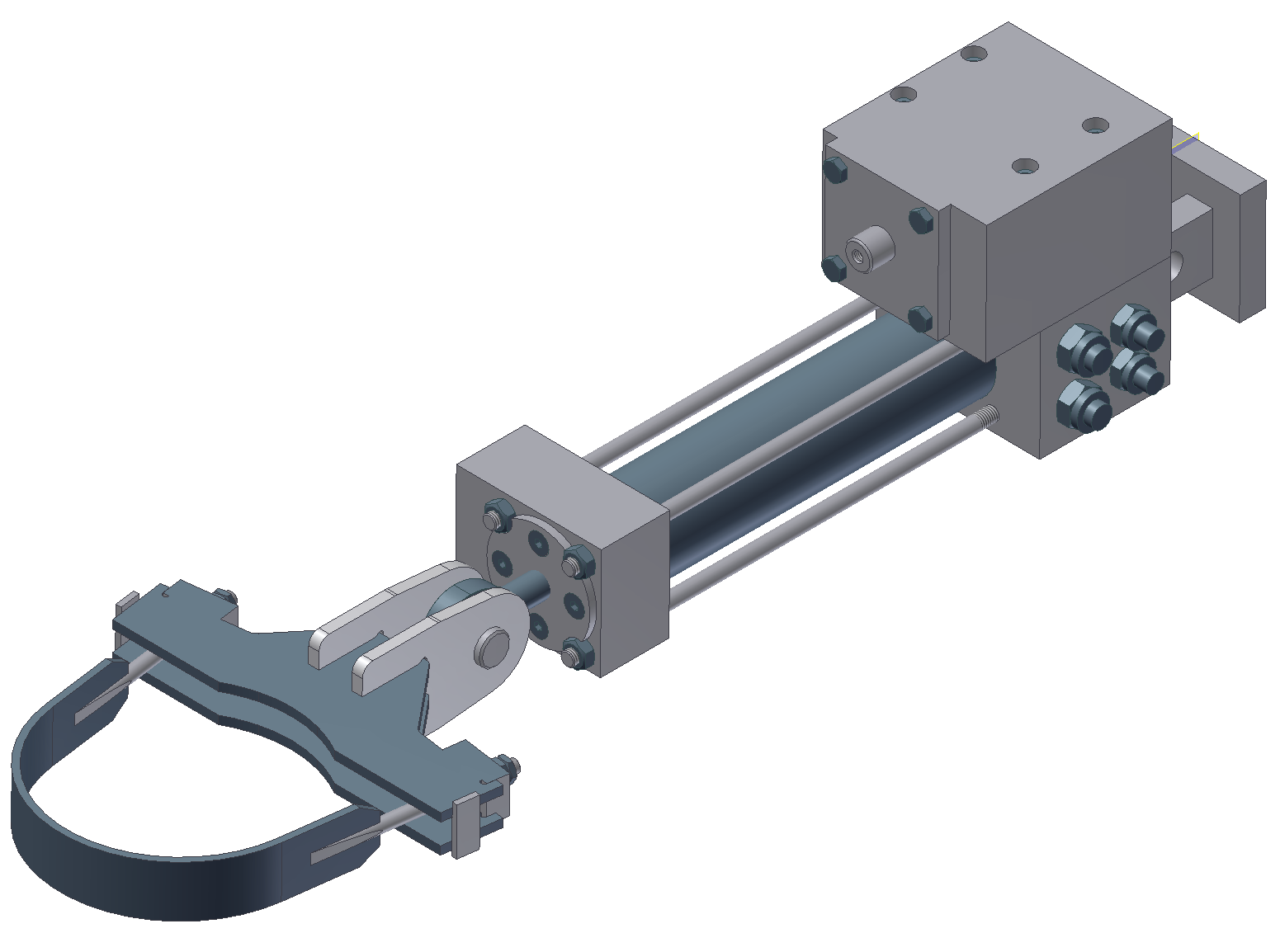

Hydraulische Schwingungsbremsen

Hydraulische Stoß- und Schwingungsbremsen sind sicherheitsrelevante Bauteile, die zum Schutz von Rohrleitungen und Anlagenkomponenten eingesetzt werden. Die speziell von PSS entwickelten Stoß- und Schwingungsbremsen verhindern Schäden an Apparaten, Rohrleitungen, Druckbehältern, Ventilen und Pumpen, die durch plötzlich auftretende dynamische Kräfte entstehen könnten. Solche Belastungen entstehen häufig durch betriebsbedingte Ereignisse wie Wasserschläge, Rohrbrüche oder Druckstöße, beispielsweise beim Abblasen von Sicherheitsventilen. Auch äußere Einflüsse wie Erdbeben, Explosionen oder Windbelastungen können erhebliche dynamische Lasten verursachen, die eine Stoß- und Schwingungsbremse zuverlässig abfängt.

Zusätzlich können die hydraulischen Stoß- und Schwingungsbremsen als Schwingungsdämpfer bei schwingenden Rohrleitungen und Anlagenteilen eingesetzt werden. Sie sind darauf ausgelegt, dynamische Wegamplituden auf ein Minimum zu beschränken, um die Stabilität der Anlage zu gewährleisten. Dabei beeinträchtigen sie jedoch nicht die Bewegung, die aus thermischen Ausdehnungen resultiert, sodass temperaturbedingte Veränderungen ungehindert ablaufen können.

Die hydraulische Stoß- und Schwingungsbremse von PSS reagiert gezielt auf dynamische Belastungen. Wird der Kolben schneller bewegt, als es die eingestellte Schließgeschwindigkeit erlaubt, schließt das Rückschlagventil, wodurch der Fluss des Silikonöls gehemmt wird. In diesem Moment nimmt die Bremse Kräfte auf und schützt die Anlage vor schädlichen Bewegungen.

Bei einer Umkehr der Bewegungsrichtung oder einem Rückgang der Belastung öffnet das Rückschlagventil, und der Kolben kann sich frei bewegen. Bei schwingenden Bewegungen öffnet und schließt das Rückschlagventil im Wechsel, sodass die Bremse sowohl in Zug- als auch in Druckrichtung Kräfte absorbiert.

Das integrierte Überströmventil oder Nadelventil spielt eine wichtige Rolle, indem es ein kontrolliertes Nachgeben des Kolbens bis zur festgelegten Nennlast ermöglicht. So gewährleistet das System Stabilität, ohne die Flexibilität für thermische Ausdehnungen zu beeinträchtigen.
